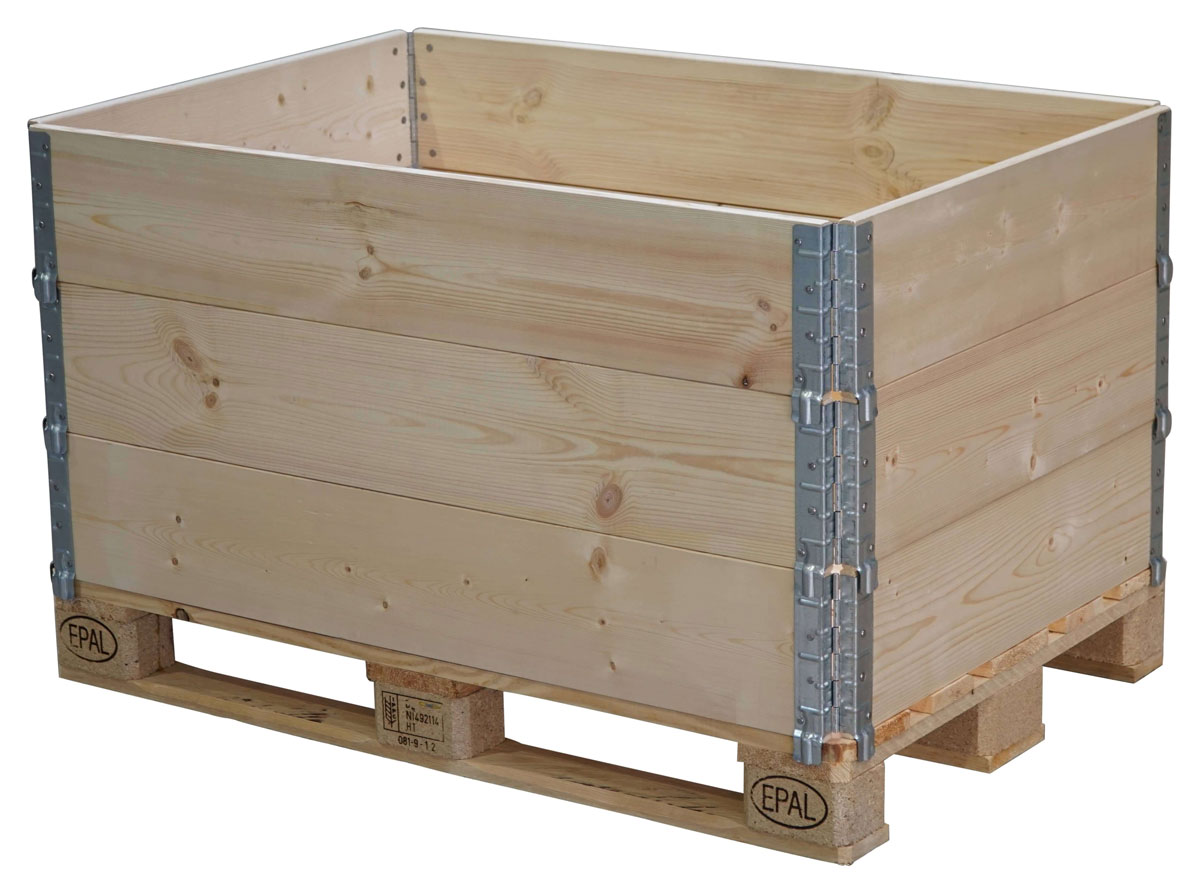

4 verzinkte Eckscharniere
Brettstärke: 20 mm
diagonal faltbar
mit IPPC-Stempel/daher exportgeeignet
2-Brett-Ausführung: Art.-Nr. 20-080-20
1-Brett-Ausführung: Art.-Nr. 20-080-20 1B

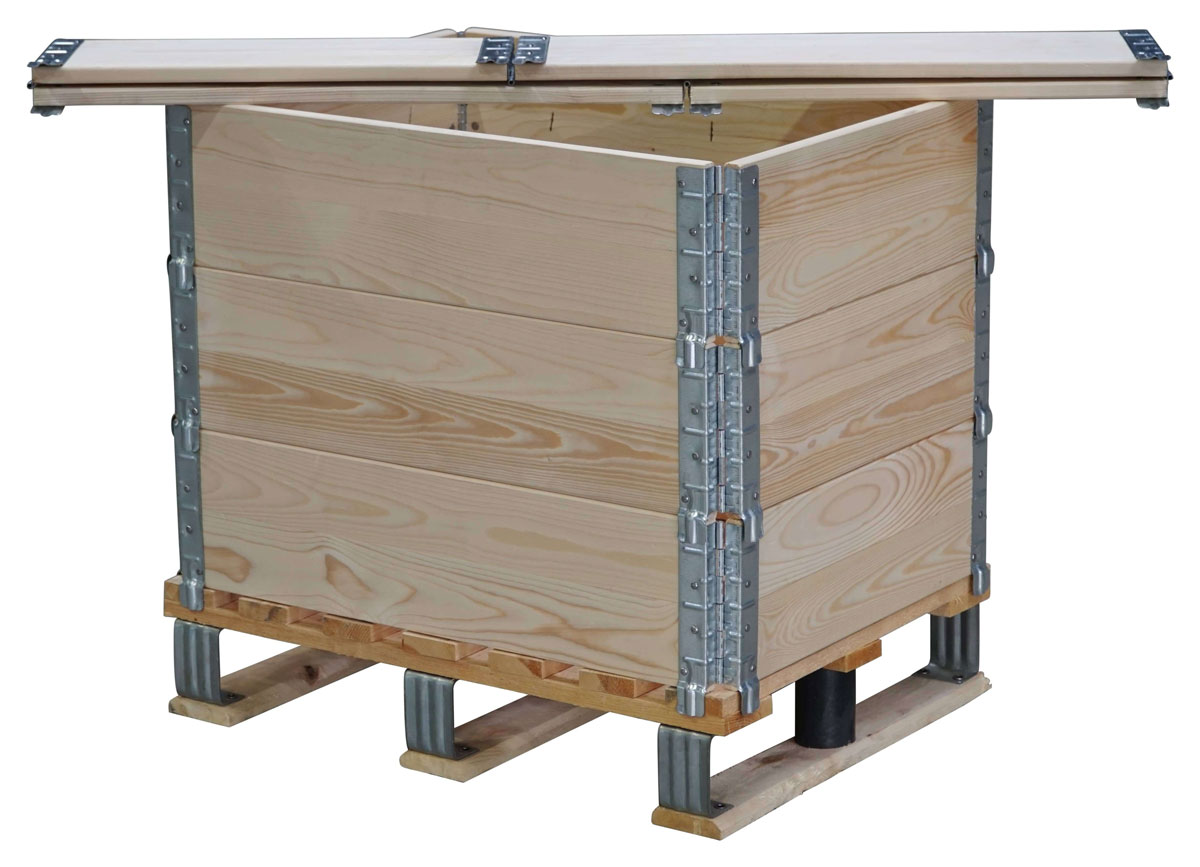

4 verzinkte Eckscharniere
Brettstärke: 20 mm
diagonal faltbar
mit IPPC-Stempel/daher exportgeeignet
2-Brett-Ausführung: Art.-Nr. 20-060-20
1-Brett-Ausführung: Art.-Nr. 20-060-20 1B

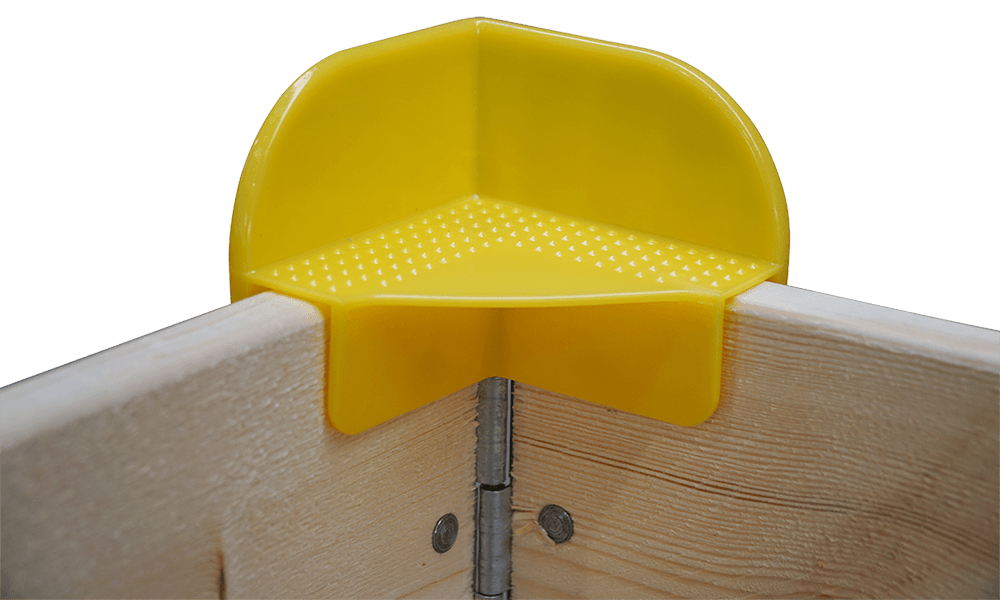

Art.-Nr. 21-20 G
aus Kunststoff / Farbe gelb
(weitere Farben auf Anfrage)

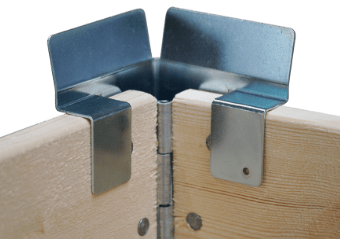

Art.-Nr. 21-20 VZ
aus Metall / verzinkt

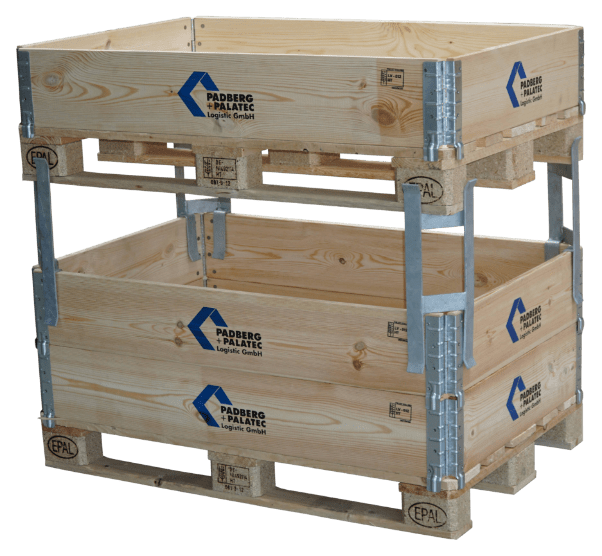

Art.-Nr. 99-30
ca. 225 mm Abstand zwischen Rahmen und Palette

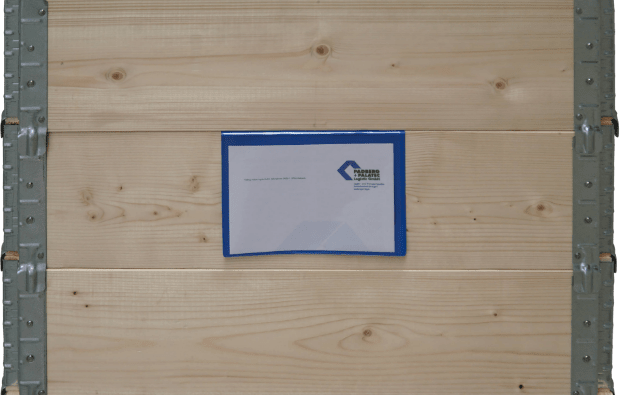

Art.-Nr. 99-20
Abmessung: ca. 230 x 165 mm (BxH)

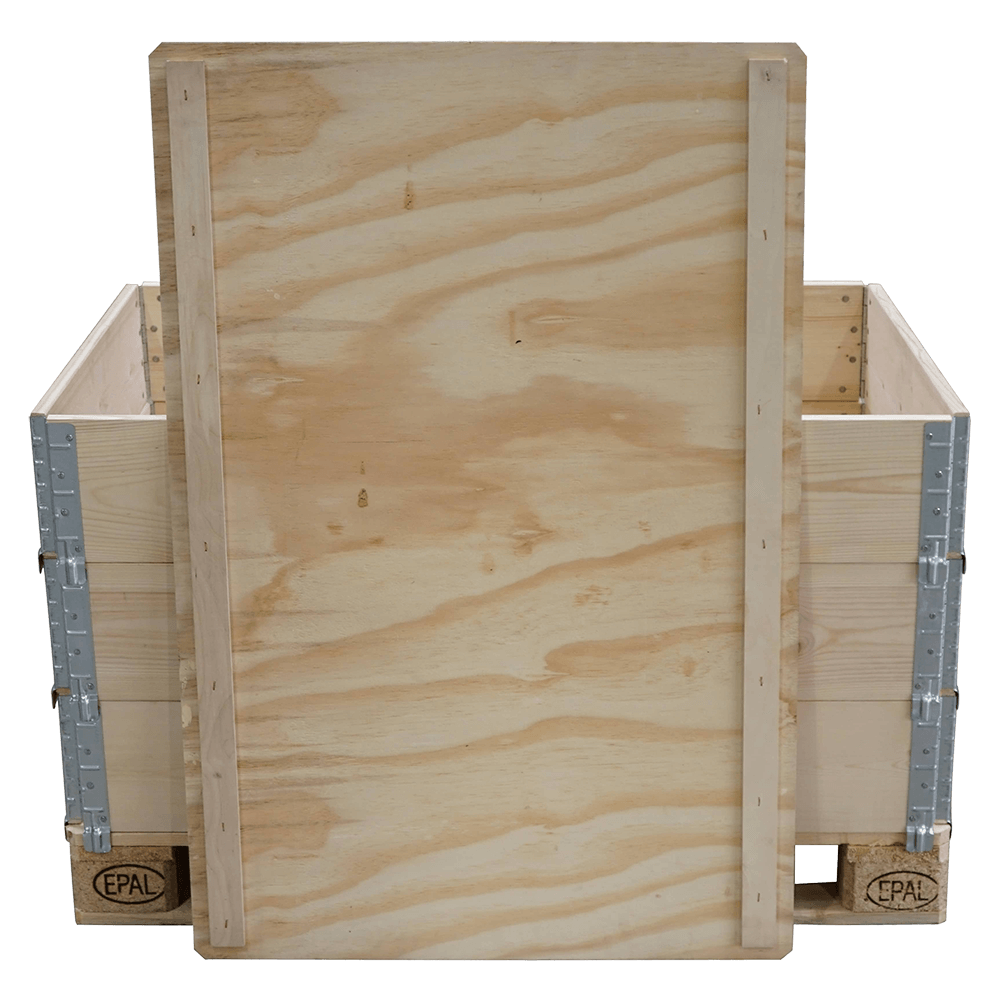

zwei längsseitige Unterzüge, abgeschrägte Ecken
Abmessung: 1.200 x 800 x 9 mm:
Art.-Nr. 21-080-12 S 9mm

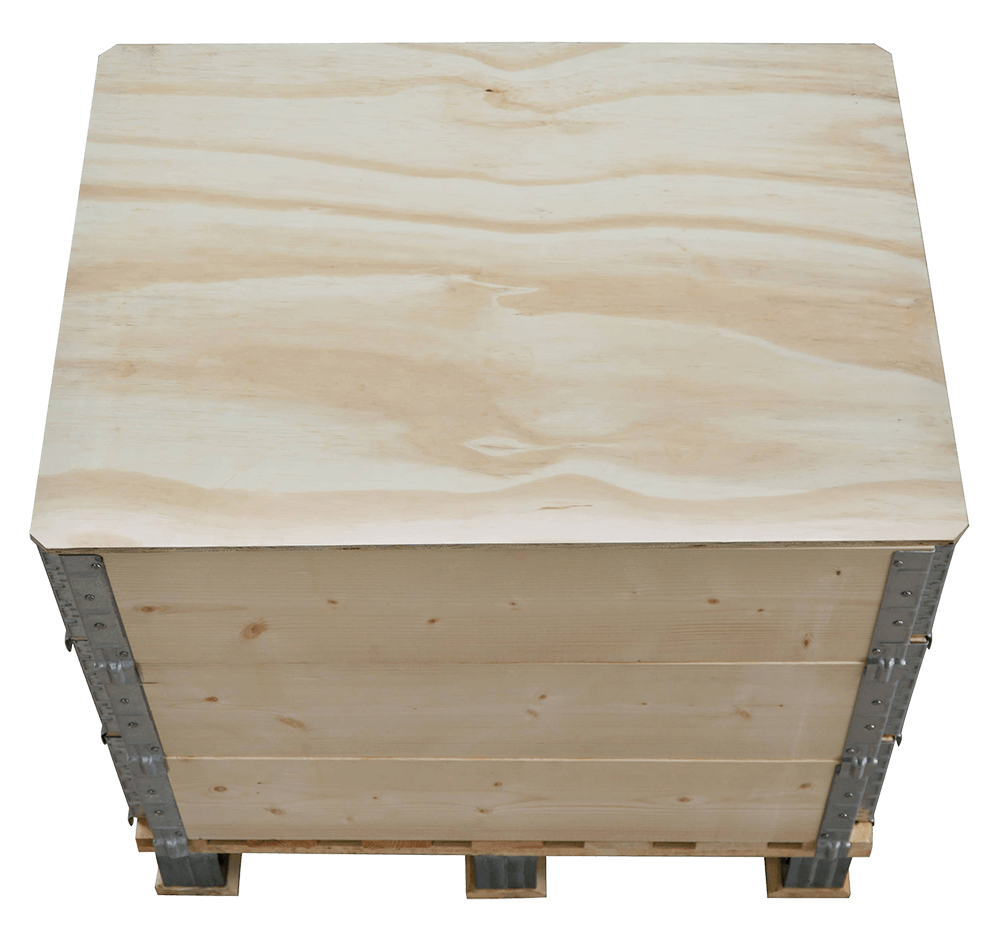

Abmessung: 800 x 600 x 9 mm:
Art.-Nr. 21-060-08 S 9mm

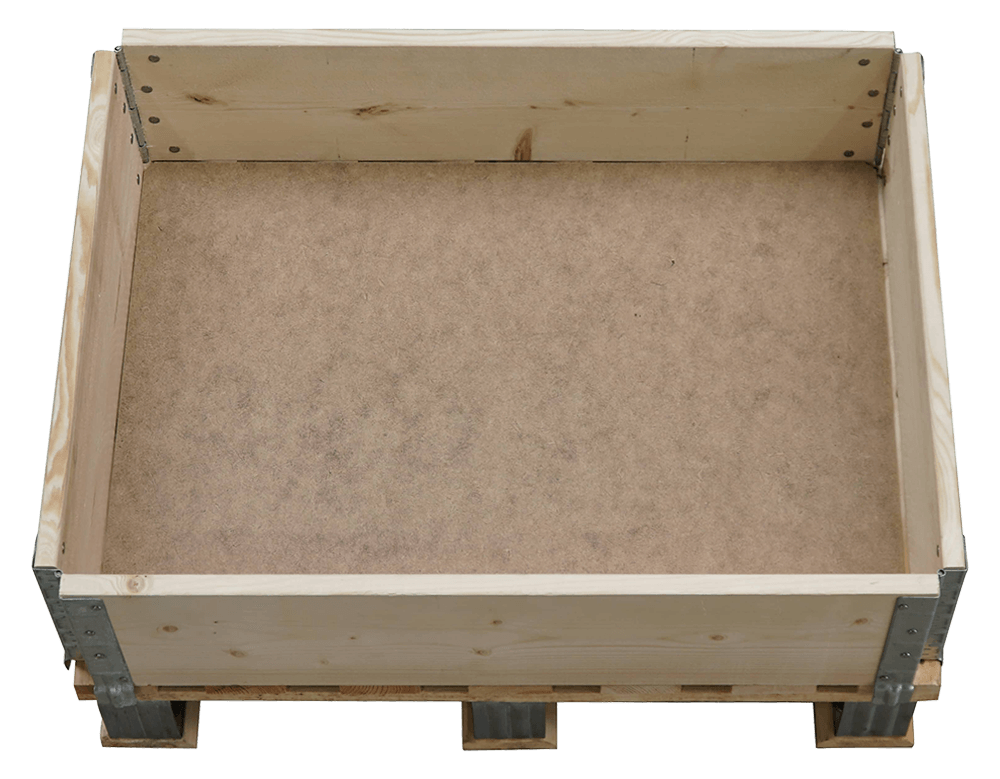

Hartfaserplatte mit abgeschrägten Ecken
Abmessung: ca. 1.150 x 750 x 3,2 mm:
Art.-Nr. 22-08-12 HF 3,2
Abmessung: 750 x 550 x 3,2 mm:
Art.-Nr. 22-06-08 HF 3,2

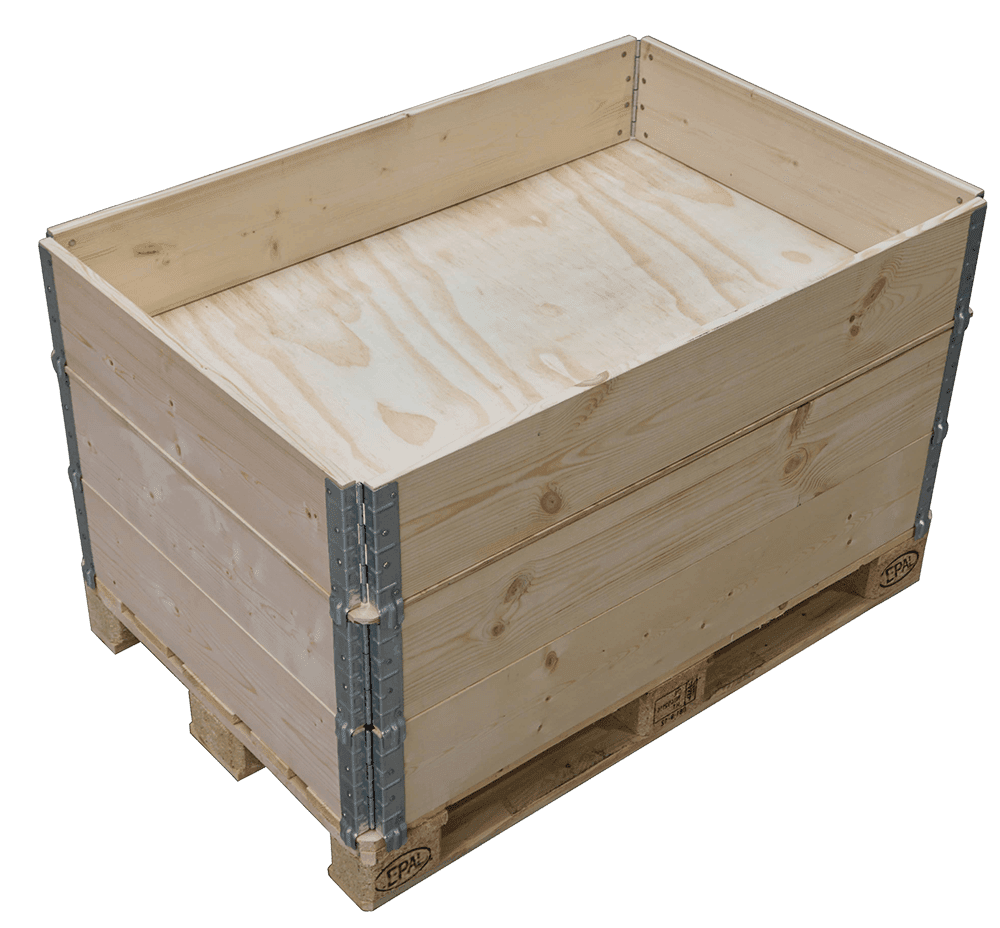

auflegbar als Trenner zwischen die Holzaufsatzrahmen
Abmessung: 1.200 x 800 x 9 mm:
Art.-Nr. 43-080-12 S 9mm
Abmessung: 800 x 600 x 9 mm:
Art.-Nr. 43-060-08 S 9mm

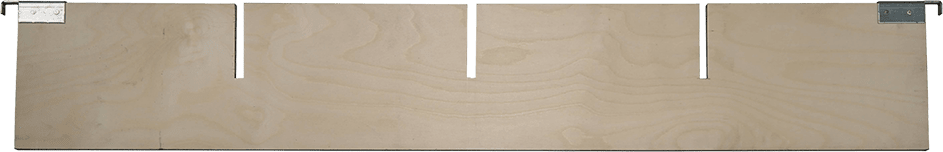

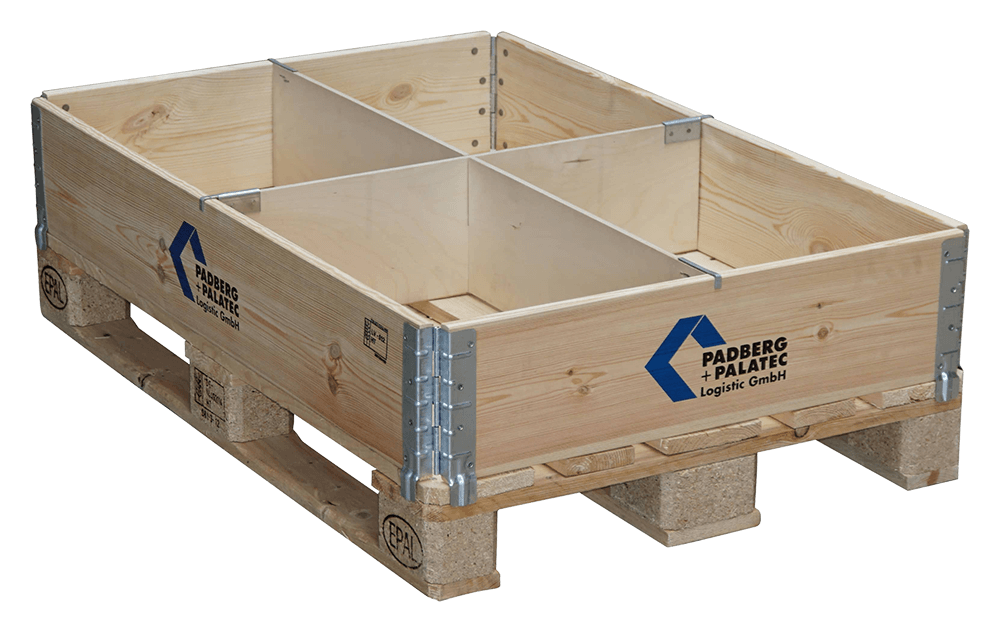

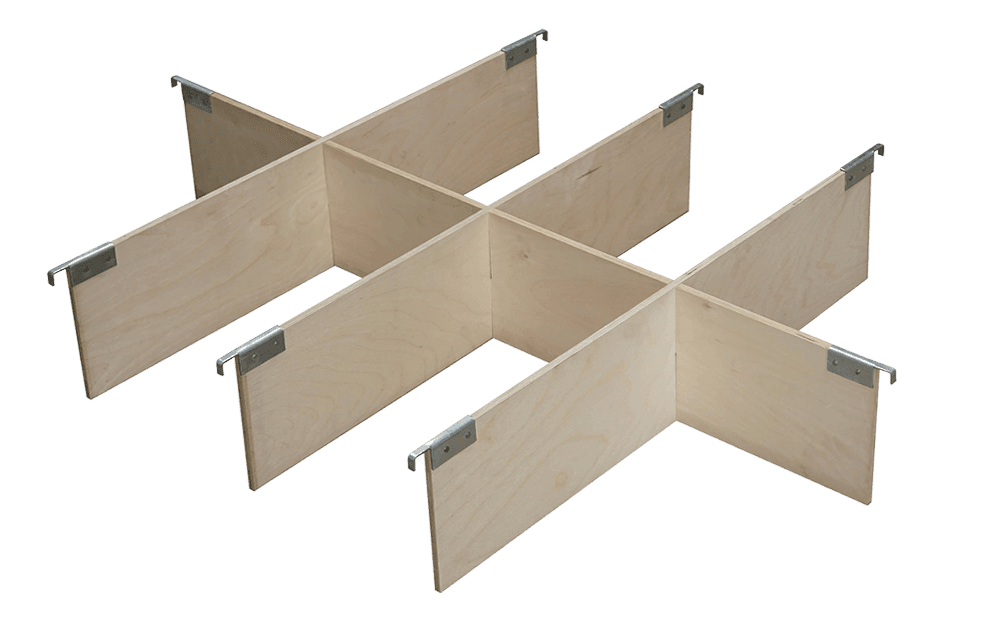

Abmessung: 1.156 x 192 x 9 mm mit Metallbeschlägen

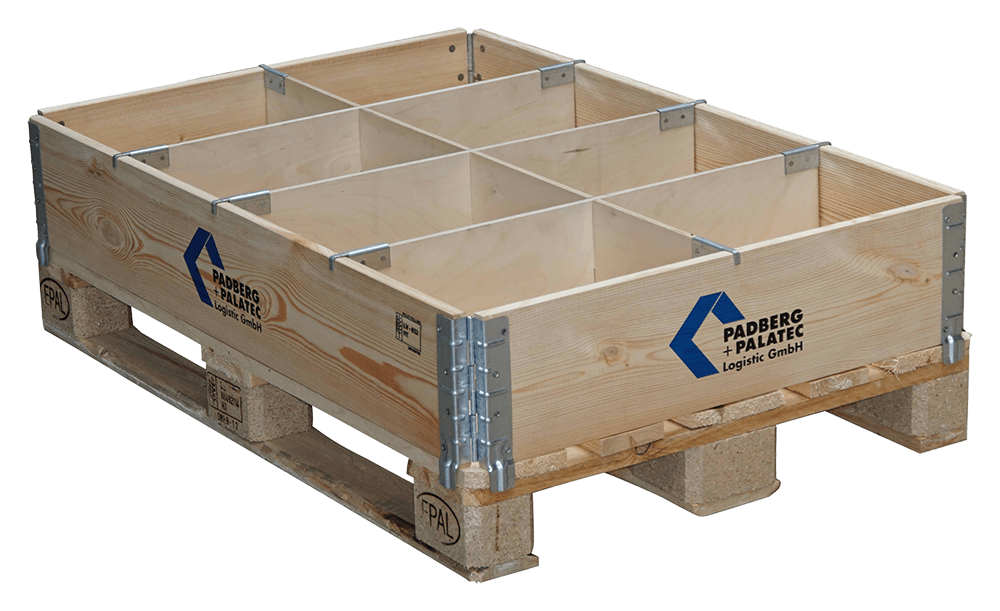

mit 1 Nut nach oben, ca. 100 mm:

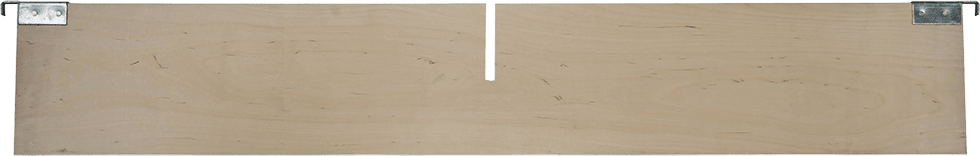

Art.-Nr. 22-08-12 Längs 1S

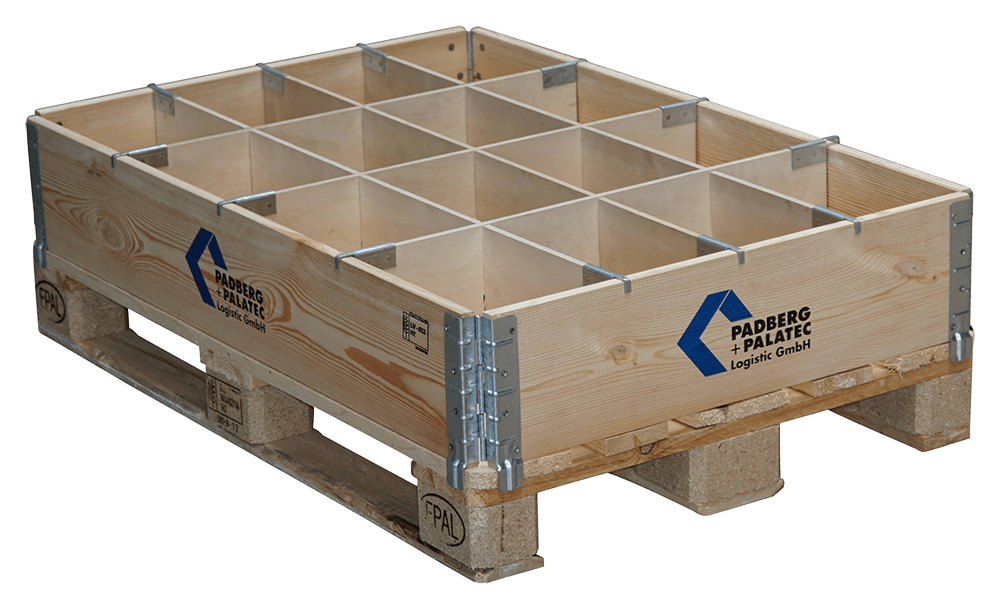

mit 3 Nuten nach oben, ca. 100 mm:
Art.-Nr. 22-08-12 Längs 3S

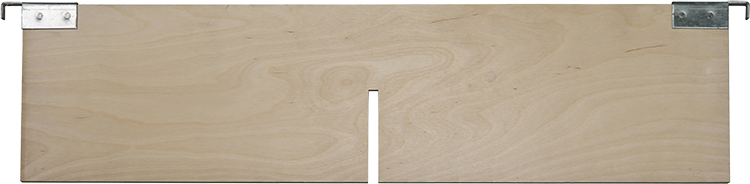

Abmessung: 756 x 192 x 9 mm mit Metallbeschlägen
mit 1 Nut nach oben, ca. 100 mm:

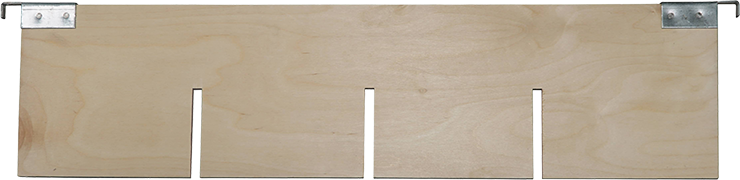

Art.-Nr. 22-08-12 Quer 1S
mit 3 Nuten nach oben, ca. 100 mm:
Art.-Nr. 22-08-12 Quer 3S
Abmessung: 756 x 192 x 9 mm mit Metallbeschlägen
mit 1 Nut nach unten, ca. 100 mm:
Art.-Nr. 22-06-08 Längs 1S
mit 3 Nuten nach unten, ca. 100 mm:
Art.-Nr. 22-06-08 Längs 3S

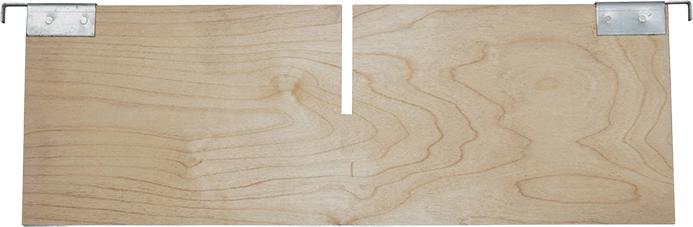

Abmessung: 556 x 192 x 9 mm mit Metallbeschlägen
mit 1 Nut nach oben, ca. 100 mm:
Art.-Nr. 22-06-08 Quer 1S

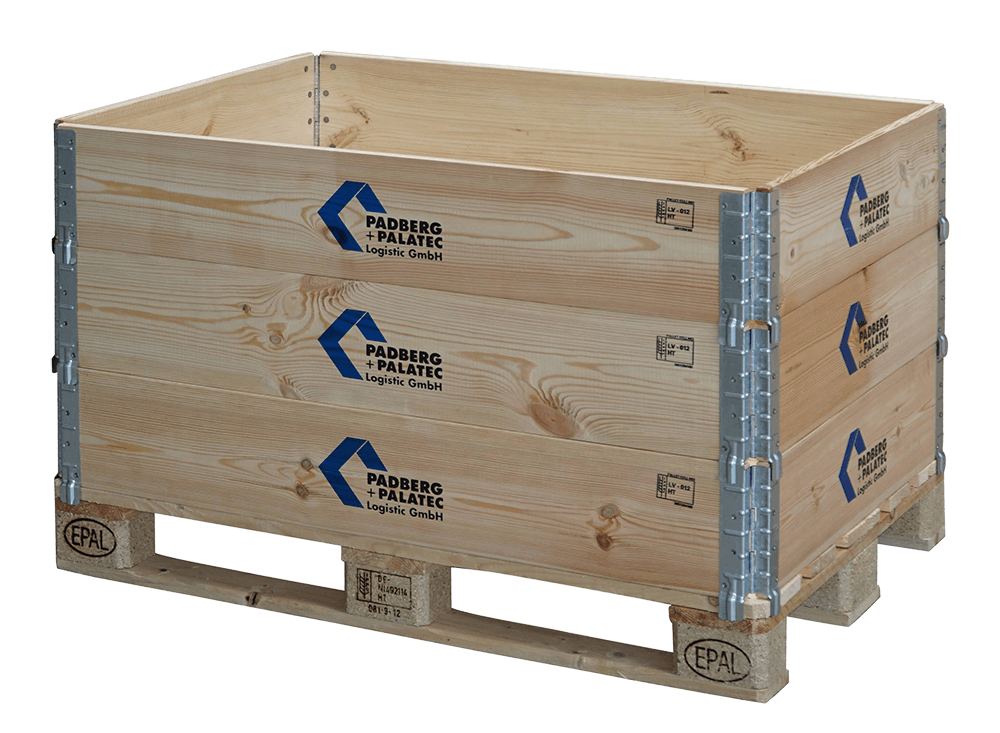

Die Klischeekosten der Stempelplatten für die Aufdrucke fallen einmalig bei der Erstellung an:
1 x Stempelplatte für 1-farbigen Druck: Art.-Nr. 99-3100
2 x Stempelplatte für 2-farbigen Druck: Art.-Nr. 99-3200
3 x Stempelplatte für 3-farbigen Druck: Art.-Nr. 99-3300
Abmessung: 1.200 x 800 x 144 mm
Art.-Nr. 10-80-12
Shop / Anfragen
Abmessung: 800 x 600 x 160 mm
aus robusten Holz- / Metallelementen
Art.-Nr. 12-60-80
Shop / Anfragen
Holzaufsatzrahmen werden sowohl als Einweg- und auch als Mehrwegverpackung eingesetzt.
Durch das Aufsetzten auf eine Palette kann so schnell eine Holzkiste mit unterschiedlichen Höhen mit minimalem Aufwand zusammengebaut werden.
Durch das Aufstecken kann die Höhe im Abstand der Nutzhöhe (200mm) individuell angepasst werden.

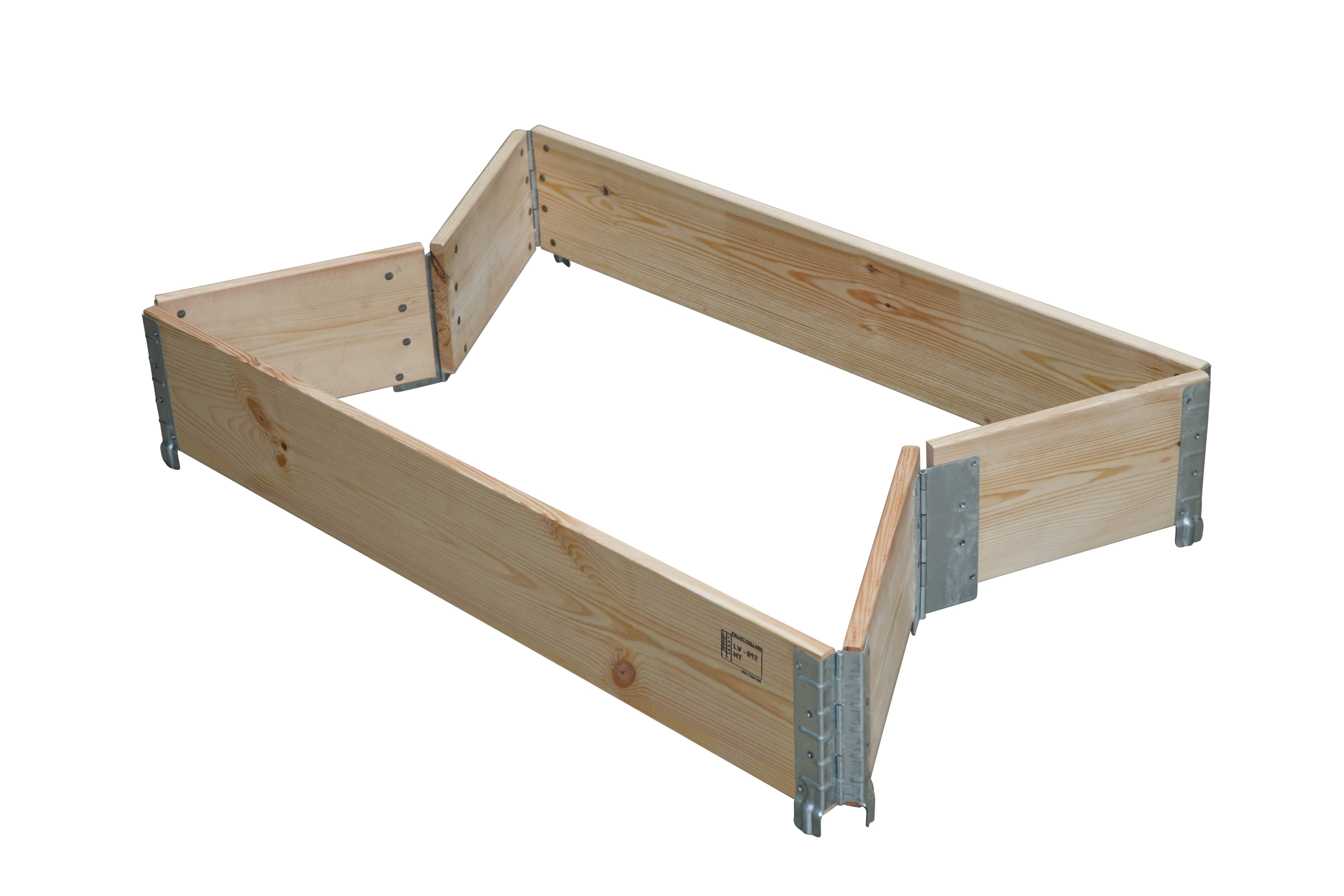

Durch die Faltbarkeit über die 4 Scharniere können die Holzaufsatzrahmen platzsparend am Lager gelagert werden

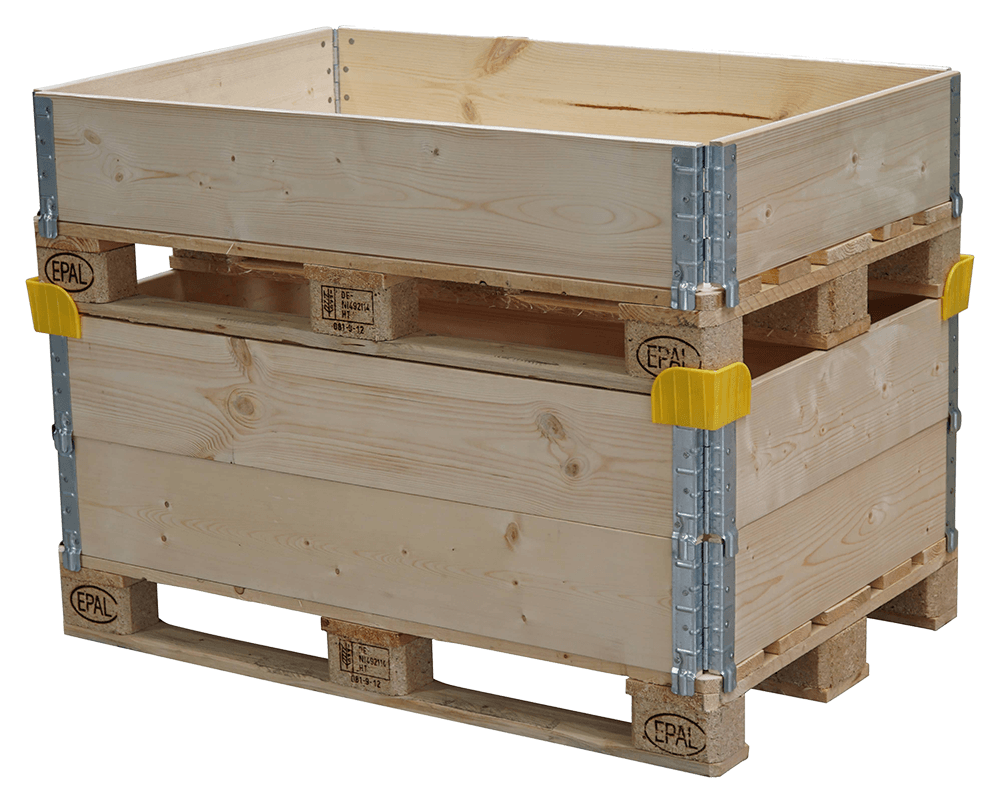

Durch den Einsatz von Stapelecken und Abstandshaltern können die zusammengesetzten Holzkisten übereinander gestapelt werden.
Bei Abmessung 1200 x 800 x 200 mm - ca. 8 kg
Bei Abmessung 800 x 600 x 200 mm - ca. 5 kg
Die Behandlung der Holzaufsatzrahmen erfolgt nach dem international verbreiteter Standard IPPC - ISPM 15, der zur Vorbeugung der Verbreitung von Schädlingen, die im Vollholz zu finden sind, dient. Bei dieser Hitzebehandlung werden die Holzaufsatzrahmen für mindestens 30 Minuten bei einer Temperatur von 56 Grad Celsius erhitzt, um mögliche potenzielle Schädlinge im Holz abzutöten.
Erkennbar sind die hitzebehandelten Holzaufsatzrahmen durch die IPPC-Kennzeichnung als Aufdruck an dem Rahmen.
OSB, Sperrholz sowie Hartfaserplatten gelten als Nonwood und sind daher von der IPPC-Regelung befreit

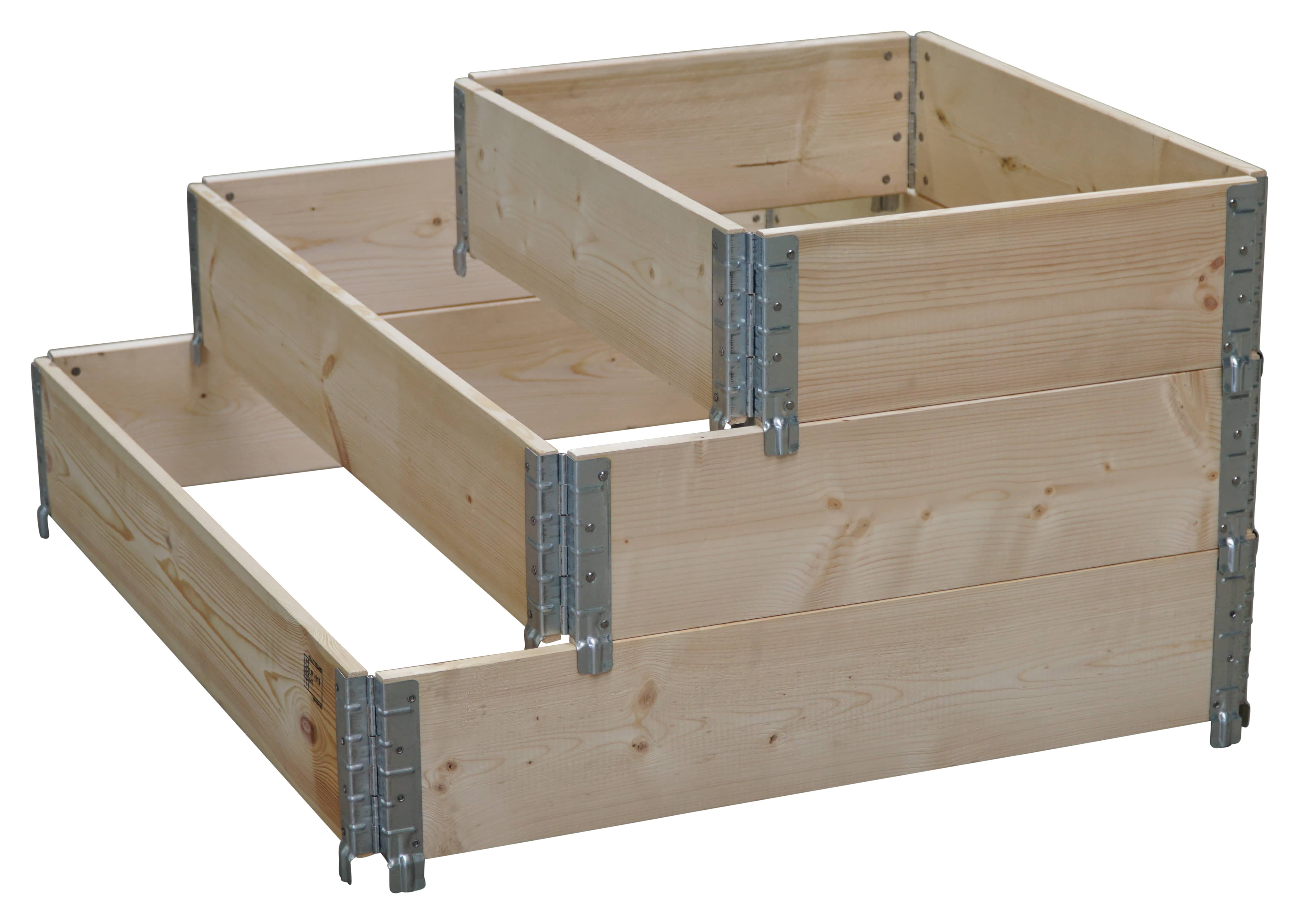

Holzaufsatzrahmen können auf Anfrage in den verschiedenstens Größen gefertigt werden.
Hier mal eine kleine Aufstellung der gängigsten Paletten- und Holzaufsatzrahmengrößen:
| Palette | Abmessung Palette | Art.-Nr. passender Holzaufsatzrahmen |
|---|---|---|

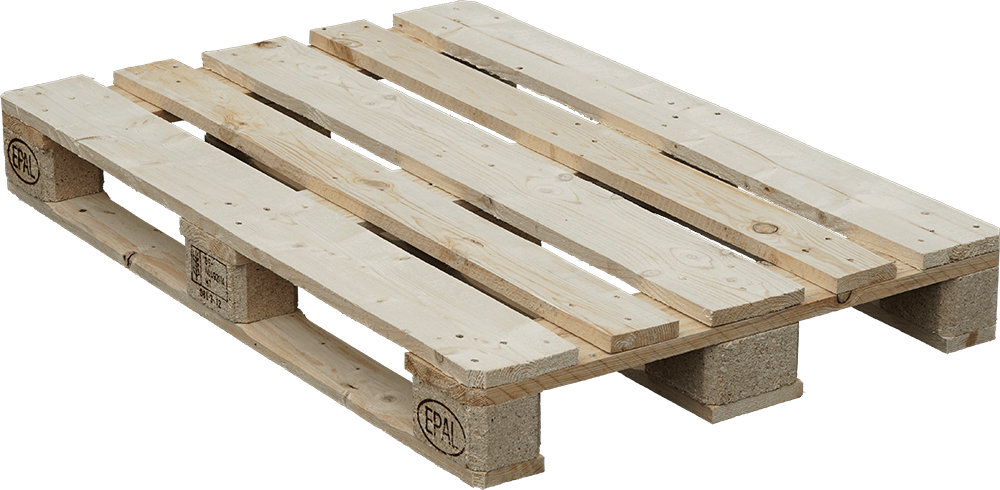

| Europalette | 1200 x 800 mm | 20-080-20 |

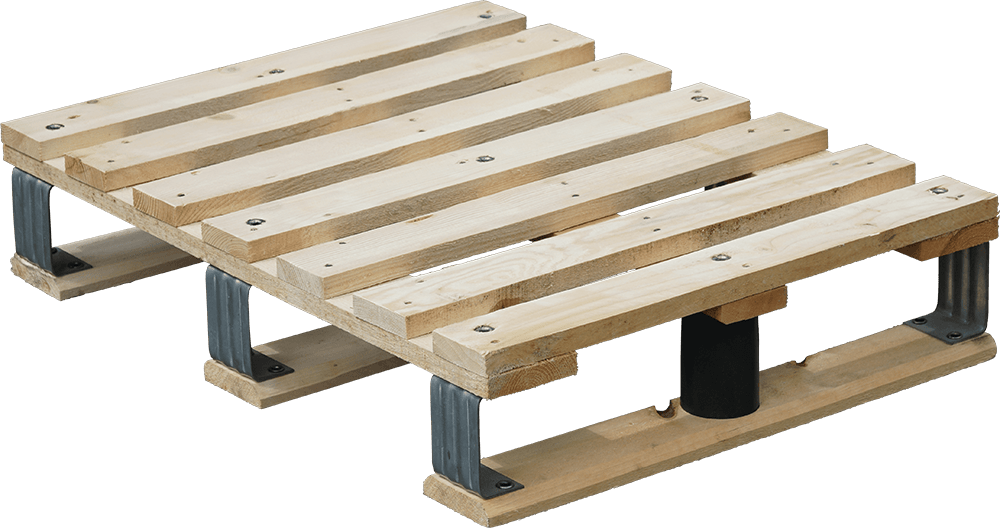

| Düsseldorfer Palette | 800 x 600 mm | 20-060-20 |
| Chemiepalette CP1 / CP6 | 1000 x 1200 / 1200 x 1000 mm | 20-060-20 |
| Chemiepalette CP3 / CP9 | 1140 x 1140 mm | 20-114-114-20 |
| Chemiepalette CP5 | 760 x 1140 mm | 20-76-114-20 |
Die 4 Scharniere der Holzaufsatzrahmen haben einen ca. 2 cm langen Fortsatz, der sich um die Palettenklötze legt, so kann der Holzaufsatzrahmen seitlich nicht von der Palette rutschen.
Um das Innenmaß zu ermitteln, zieht man die Brettstärke, die in der Regel 20 mm stark ist, von jeder Seite ab…
bei einem 800x600x200er Rahmen hat man dann ein Innenmaß von 760 x 560 mm
bei einem 1200x800x200er Rahmen hat man dann ein Innemaß von 1160x760 mm
Haben Sie noch weiter Fragen? Wir helfen Ihnen gerne weiter.
